HPX

Submer sible Mixer
교반용 수중믹서

모터

  • 종류 건식수중형유도전동기
  • 극수 4~8Pole
  • 절연등급 B종/ F종
  • 상/전압 3∮- 220/ 380/ 440V/ 3300V
  • 동기회전수 1800rpm~900rpm
  • 기동방법 온전압기동 (직입:0.75~15kW)
    감 전압기동 (스타델타:15KW 이상)
  • 정격출력 0.75KW ~ 15KW

펌프

  • 구조

    Impeller : Propeller

  • 재질

    - Impeller : SSC13
    - Shaft : STS410

용도(교반용)

적용

  • 오폐수 처리장, 침전물 및 각종 퇴적물의 교반
  • 고도처리 시설 교반용
  • 산업공장, 석회, 모래등 작은 교형물 등의 침전방지 교

특징

  • 상하좌우 네방향의 기동이 가능하며 오수 및 액질 양액등의 균질화 및 침전 방지 효과에 탁월
  • Blower등과 사용시 산소 용해 시간을 길게하여 산소 공급 능력을 배로 증가
  • Lifting 장치 Type

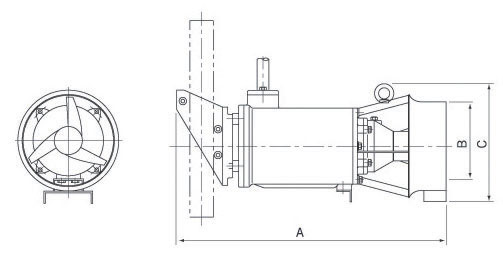

외형도

표준사양

형식
MODEL		 출력
(kw)		 회전수
(R.P.M)		 최대유속
(m/ s)		 최대처리
탱크체적(㎥)		 최대혼합
범위(m)		 A
(mm)		 B
(mm)		 C
(mm)		 중량
(kg)
HPX0.75T 0.75 1750 0.4 50 10 461 216 280 60
HPX1.5T 1.5 1750 0.4 100 12 461 216 280 80
HPX2.2T 2.2 1750 0.5 150 15 895 260 335 100
HPX3.7T 3.7 1750 0.5 200 20 895 260 335 110
HPX5.5T 5.5 1750 0.5 300 30 910 302 420 155
HPX7.5T 7.5 1750 0.5 500 35 1150 470 620 165
HPX11T 11 1165 0.5 600 40 1150 470 620 280
HPX15T 15 1165 0.5 800 45 1150 470 620 300
