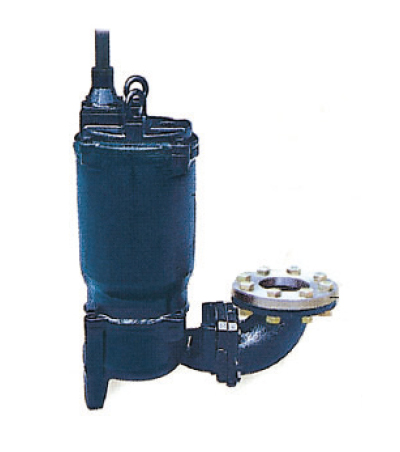

볼텍스 펌프
HPSV

Voltex pump for sewage and wastewater treatment
볼텍스 펌프

모터

  • 종류 건식수중형유도전동기
  • 극수 2pole
  • 절연등급 B종/ F종
  • 상/전압 1∮- 220V
    3∮- 220/ 380/ 440V
  • 동기회전수 3600rpm
  • 기동방법 온전압기동(직입)
  • 정격출력 0.4KW ~15KW

펌프

  • 구조

    Impeller : Semo - vortex type

  • 재질

    - Impeller : GC200/ SSC13
    - Casing : GC200/ SSC13
    - Shaft : SCM440/ STS410

  • 연결방식플랜지배관/자동탈착장치

용도(오·폐수용)

적용

  • 정화조 원수 이송
  • 분뇨처리장, 고형물 이송
  • 호텔, 병원, 식당등의 잡배수 이송
  • 폐수, 하수처리장 원수 이송

특징

  • 2극 모터 사용
  • 고양정 가능
  • 와류의 원리를 이용한 고형물질이송으로 막힘을 최소화
  • 자동탈착장치 가능

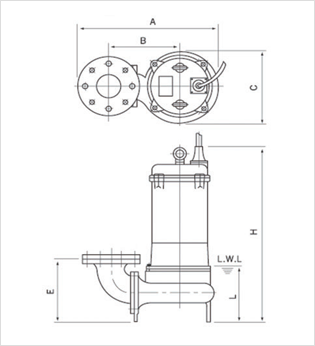

외형도

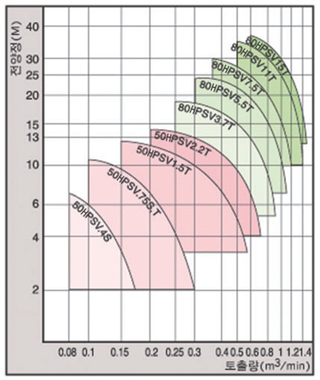

성능곡선

표준사양

구경(mm) 사양
50
  • 형식 MODEL : 50HPSV0.4S
  • 출력 (kw) : 0.4
  • 전양정 (M) : 6
  • 토출량 (㎥/ min) : 0.1
  • A (mm) : 250
  • B (mm) : 125
  • C (mm) : 170
  • E (mm) : 99
  • H (mm) : 400
  • L (mm) : 95
  • 중량 (kg) : 19
  • 형식 MODEL : 50HPSV0.75S
  • 출력 (kw) : 0.75
  • 전양정 (M) : 7
  • 토출량 (㎥/ min) : 0.20
  • A (mm) : 250
  • B (mm) : 127
  • C (mm) : 170
  • E (mm) : 99
  • H (mm) : 420
  • L (mm) : 96
  • 중량 (kg) : 24
  • 형식 MODEL : 50HPSV0.75T
  • 출력 (kw) : 0.75
  • 전양정 (M) : 7
  • 토출량 (㎥/ min) : 0.20
  • A (mm) : 250
  • B (mm) : 200
  • C (mm) : 185
  • E (mm) : 180
  • H (mm) : 420
  • L (mm) : 150
  • 중량 (kg) : 30
  • 형식 MODEL : 50HPSV1.5T
  • 출력 (kw) : 1.5
  • 전양정 (M) : 10
  • 토출량 (㎥/ min) : 0.30
  • A (mm) : 380
  • B (mm) : 210
  • C (mm) : 210
  • E (mm) : 175
  • H (mm) : 500
  • L (mm) : 200
  • 중량 (kg) : 55
  • 형식 MODEL : 50HPSV2.2T
  • 출력 (kw) : 2.2
  • 전양정 (M) : 10
  • 토출량 (㎥/ min) : 0.46
  • A (mm) : 380
  • B (mm) : 210
  • C (mm) : 210
  • E (mm) : 175
  • H (mm) : 500
  • L (mm) : 200
  • 중량 (kg) : 55
80
  • 형식 MODEL : 80HPSV3.7T
  • 출력 (kw) : 3.7
  • 전양정 (M) : 15
  • 토출량 (㎥/ min) : 0.50
  • A (mm) : 510
  • B (mm) : 280
  • C (mm) : 260
  • E (mm) : 215
  • H (mm) : 620
  • L (mm) : 300
  • 중량 (kg) : 75
  • 형식 MODEL : 80HPSV5.5T
  • 출력 (kw) : 5.5
  • 전양정 (M) : 18
  • 토출량 (㎥/ min) : 0.46
  • A (mm) : 510
  • B (mm) : 280
  • C (mm) : 260
  • E (mm) : 215
  • H (mm) : 670
  • L (mm) : 300
  • 중량 (kg) : 100
  • 형식 MODEL : 80HPSV7.5T
  • 출력 (kw) : 7.5
  • 전양정 (M) : 20
  • 토출량 (㎥/ min) : 0.50
  • A (mm) : 540
  • B (mm) : 310
  • C (mm) : 295
  • E (mm) : 210
  • H (mm) : 780
  • L (mm) : 350
  • 중량 (kg) : 160
  • 형식 MODEL : 80HPSV11T
  • 출력 (kw) : 11
  • 전양정 (M) : 25
  • 토출량 (㎥/ min) : 1.0
  • A (mm) : 540
  • B (mm) : 310
  • C (mm) : 295
  • E (mm) : 210
  • H (mm) : 830
  • L (mm) : 350
  • 중량 (kg) : 180
  • 형식 MODEL : 80HPSV15T
  • 출력 (kw) : 15
  • 전양정 (M) : 30
  • 토출량 (㎥/ min) : 1.0
  • A (mm) : 675
  • B (mm) : 390
  • C (mm) : 370
  • E (mm) : 240
  • H (mm) : 920
  • L (mm) : 400
  • 중량 (kg) : 195
