수중펌프

수중펌프

HPDL

Drainage pump for civil engineering site

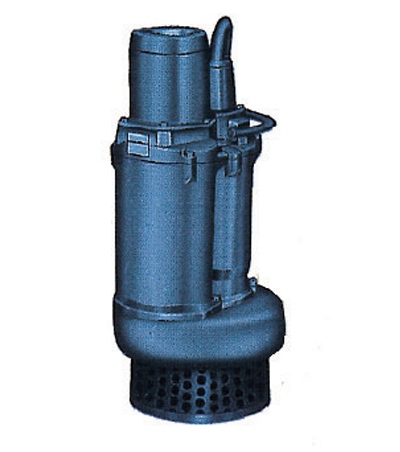

4극 공사용 수중펌프

모터

종류 :건식 수중형 유도전동기
극수 :4pole
절연등급 :B종/ F종
상/ 전압 :3∮- 220/ 380/ 440V
동기회전수 :1800rpm
기동방법 :온전압기동(직입:2.2KW~15KW)
감전압기동(스타델타:15KW~37KW)
정격출력 :2.2KW ~ 37KW

펌프

구조
Impeller : Semi open type
재질
- Impeller : GC200/ SSC13
- Casing : GC200
- Suction : Cover : GC200/ SSC13
- Shaft :STS410
연결방식Flange coupling/ Hose coupling

용도(급·배수용)

적용

지하철 공사용수 배수
토목, 건축 공사장 급·배수용
하천 공사 배수

특징

편수롤 방식으로 전동기 냉각효과 최대
4극 모터 채용으로 저양정 대유량에 용이
연결방식은 Flange & Hose Coupling 겸용

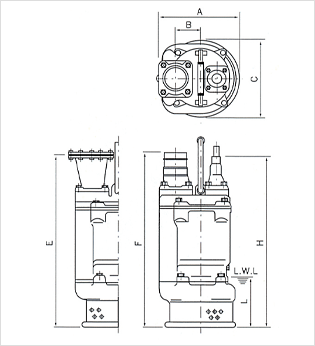

외형도

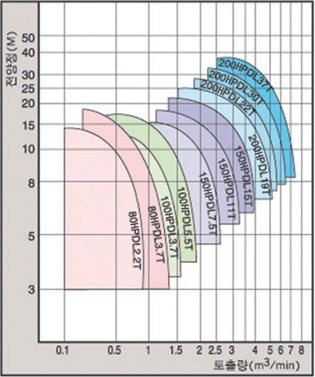

성능곡선

표준사양

구경(mm)	사양
80	형식 MODEL : 80HPDL2.2T 출력 (kw) : 2.2 전양정 (M) : 10 토출량 (㎥/ min) : 0.5 A (mm) : 295 B (mm) : 122 C (mm) : 122 D (mm) : 745 E (mm) : 725 H (mm) : 660 L (mm) : 210 중량 (kg) : 110 형식 MODEL : 80HPDL3.7T 출력 (kw) : 3.7 전양정 (M) : 15 토출량 (㎥/ min) : 0.5 A (mm) : 295 B (mm) : 122 C (mm) : 222 D (mm) : 745 E (mm) : 725 H (mm) : 660 L (mm) : 210 중량 (kg) : 120
100	형식 MODEL : 100HPDL3.7T 출력 (kw) : 3.7 전양정 (M) : 10 토출량 (㎥/ min) : 1.0 A (mm) : 295 B (mm) : 122 C (mm) : 222 D (mm) : 748 E (mm) : 725 H (mm) : 660 L (mm) : 210 중량 (kg) : 121 형식 MODEL : 100HPDL5.5T 출력 (kw) : 5.5 전양정 (M) : 15 토출량 (㎥/ min) : 1.0 A (mm) : 360 B (mm) : 140 C (mm) : 322 D (mm) : 795 E (mm) : 770 H (mm) : 705 L (mm) : 230 중량 (kg) : 135
150	형식 MODEL : 150HPDL7.5T 출력 (kw) : 7.5 전양정 (M) : 10 토출량 (㎥/ min) : 2.0 A (mm) : 430 B (mm) : 145 C (mm) : 395 D (mm) : 920 E (mm) : 920 H (mm) : 870 L (mm) : 250 중량 (kg) : 210 형식 MODEL : 150HPDL11T 출력 (kw) : 11 전양정 (M) : 15 토출량 (㎥/ min) : 2.0 A (mm) : 430 B (mm) : 145 C (mm) : 395 D (mm) : 920 E (mm) : 920 H (mm) : 870 L (mm) : 250 중량 (kg) : 220 형식 MODEL : 150HPDL15T 출력 (kw) : 15 전양정 (M) : 15 토출량 (㎥/ min) : 3.0 A (mm) : 430 B (mm) : 145 C (mm) : 395 D (mm) : 955 E (mm) : 955 H (mm) : 905 L (mm) : 250 중량 (kg) : 245
200	형식 MODEL : 200HPDL19T 출력 (kw) : 19 전양정 (M) : 15 토출량 (㎥/ min) : 4.0 A (mm) : 620 B (mm) : 154 C (mm) : 565 D (mm) : 1230 E (mm) : 1320 H (mm) : 1180 L (mm) : 330 중량 (kg) : 420 형식 MODEL : 200HPDL22T 출력 (kw) : 22 전양정 (M) : 18 토출량 (㎥/ min) : 40 A (mm) : 620 B (mm) : 154 C (mm) : 565 D (mm) : 1320 E (mm) : 1320 H (mm) : 1180 L (mm) : 330 중량 (kg) : 450 형식 MODEL : 200HPDL30T 출력 (kw) : 30 전양정 (M) : 25 토출량 (㎥/ min) : 4.0 A (mm) : 620 B (mm) : 154 C (mm) : 565 D (mm) : 1320 E (mm) : 1320 H (mm) : 1180 L (mm) : 330 중량 (kg) : 480 형식 MODEL : 200HPDL37T 출력 (kw) : 37 전양정 (M) : 30 토출량 (㎥/ min) : 4.5 A (mm) : 680 B (mm) : 200 C (mm) : 600 D (mm) : 1420 E (mm) : 1470 H (mm) : 1330 L (mm) : 400 중량 (kg) : 600
