수중펌프

수중펌프

고양정 배수용펌프
HPH

High head dewatering pump fir civil engineering site
고양정 배수용펌프

모터

  • 종류 :건식 수중형 유도전동기
  • 극수 :2pole
  • 절연등급 :B종/ F종
  • 상/ 전압 :3∮- 220/ 380/ 440V
  • 동기회전수 :3600rpm
  • 기동방법 :감전압기동(스타델타)
  • 정격출력 :22KW ~ 110KW

펌프

  • 구조

    Impeller : Enclised type

  • 재질

    - Impeller : Bc 6
    - Casing : GC200/ SSC13
    - Suction : Cover : GC200/ SSC13
    - Shaft :STS410

  • 연결방식Flange coupling/ hose coupling

용도(오·배수용)

적용

  • 골프장, 저수지등 원거리 급·배수용
  • 도로, 항만, 댐의 공사 현장 급·배수용
  • 광산 급·배수용
  • 지하철, 지중선 급·배수용

특징

  • 전수로 방식으로 저수위 운전시 전동기 냉각효과 최대
  • 2극 모터 및 Enclosed Impeller 사용으로 고양정 가능

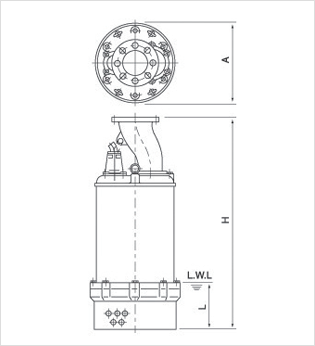

외형도

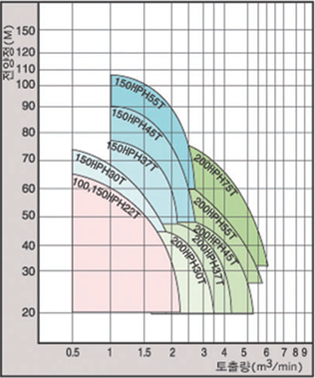

성능곡선

표준사양

구경(mm) 사양
100
  • 형식 MODEL : 100HPH22T
  • 출력 (kw) : 22
  • 전양정 (M) : 60
  • 토출량 (㎥/ min) : 1.0
  • A (mm) : 470
  • H (mm) : 1350
  • L (mm) : 300
  • 중량 (kg) : 500
150
  • 형식 MODEL : 150HPH22T
  • 출력 (kw) : 22
  • 전양정 (M) : 35
  • 토출량 (㎥/ min) : 2.0
  • A (mm) : 170
  • H (mm) : 1350
  • L (mm) : 300
  • 중량 (kg) : 500
  • 형식 MODEL : 150HPH30T
  • 출력 (kw) : 30
  • 전양정 (M) : 60
  • 토출량 (㎥/ min) : 1.4
  • A (mm) : 470
  • H (mm) : 1350
  • L (mm) : 300
  • 중량 (kg) : 530
  • 형식 MODEL : 150HPH37T
  • 출력 (kw) : 37
  • 전양정 (M) : 60
  • 토출량 (㎥/ min) : 2.0
  • A (mm) : 620
  • H (mm) : 1545
  • L (mm) : 350
  • 중량 (kg) : 770
  • 형식 MODEL : 150HPH45T
  • 출력 (kw) : 45
  • 전양정 (M) : 60
  • 토출량 (㎥/ min) : 2.5
  • A (mm) : 620
  • H (mm) : 1545
  • L (mm) : 350
  • 중량 (kg) : 800
  • 형식 MODEL : 150HPH55T
  • 출력 (kw) : 55
  • 전양정 (M) : 90
  • 토출량 (㎥/ min) : 2.0
  • A (mm) : 620
  • H (mm) : 1545
  • L (mm) : 350
  • 중량 (kg) : 820
200
  • 형식 MODEL : 200HPH30T
  • 출력 (kw) : 30
  • 전양정 (M) : 35
  • 토출량 (㎥/ min) : 2.7
  • A (mm) : 470
  • H (mm) : 1350
  • L (mm) : 300
  • 중량 (kg) : 530
  • 형식 MODEL : 200HPH37T
  • 출력 (kw) : 37
  • 전양정 (M) : 35
  • 토출량 (㎥/ min) : 3.6
  • A (mm) : 620
  • H (mm) : 1545
  • L (mm) : 350
  • 중량 (kg) : 770
  • 형식 MODEL : 200HPH45T
  • 출력 (kw) : 45
  • 전양정 (M) : 35
  • 토출량 (㎥/ min) : 4.5
  • A (mm) : 320
  • H (mm) : 1545
  • L (mm) : 350
  • 중량 (kg) : 800
  • 형식 MODEL : 200HPH55T
  • 출력 (kw) : 55
  • 전양정 (M) : 50
  • 토출량 (㎥/ min) : 4.0
  • A (mm) : 620
  • H (mm) : 1545
  • L (mm) : 350
  • 중량 (kg) : 850
  • 형식 MODEL : 200HPH75T
  • 출력 (kw) : 75
  • 전양정 (M) : 60
  • 토출량 (㎥/ min) : 4.5
  • A (mm) : 620
  • H (mm) : 1545
  • L (mm) : 350
  • 중량 (kg) : 820
