HDR/CR

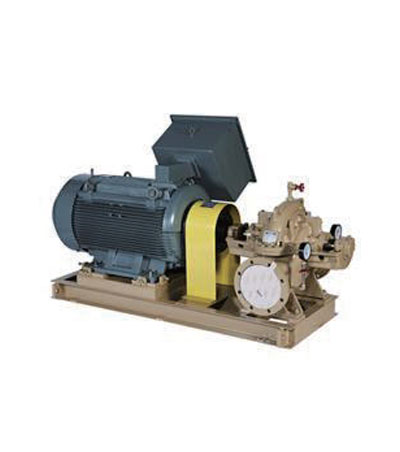

양흡입 볼류트 펌프

모터

  • 종류 건식 수중형 유도전동기
  • 극수 2~6pole
  • 절연등급 B종/ F종
  • 상/전압 3∮- 220/ 380/ 440V
  • 동기회전수 1750~700rpm
  • 기동방법

    온전압기동 (직입:0.75~15KW)
    감 전압기동 (스타델타:15KW 이상)

펌프

  • 재질

    - Impeller : GC200 / SSC 13
    - Casing : GC200
    - Shaft : SM45C / STS410

용도

  • 공업용수 이송용, 상·하수도 이송용, 송·배수용, 해수용, 농업관개용수 이송용, 토목건설용, 발전소 냉각수 이송용

특성

  • 효율이 높다.
  • 흡입성능이 우수하고 안정된 양수운전할 수 있다.
  • 상하분리형으로 분해 점검 및 수리가 용이합니다.
  • 양쪽흡입펌프이므로 소음진동이 양호합니다.

표준사양

토출
(mm)		 토출량
㎥/ min		 전 양 정 m 회전수
rpm
5 6 7 8 9 10 12 14 16 18 20 22 25 27 30 35 40 45 50 60 70 80
150 2 7.5 3.7 3.7 5.5 5.5 5.5 7.5 7.5 11 11 11 15 15 15 15 19 22 25 1750
2.5 3.7 5.5 5.5 7.5 7.5 7.5 11 11 11 15 15 15 19 19 22 25
180 3 11 5.5 7.5 7.5 7.5 11 11 15 15 15 19 19 22 22 25 30 30 37 45
3.5 15 5.5 7.5 7.5 11 11 11 15 15 19 19 19 22 25 25 30 37 45 45
200 4.3 19 7.5 7.5 11 11 11 15 15 19 19 22 22 25 30 30 37 45 55 55 60 75
5 7.5 11 11 11 15 19 19 22 22 25 25 30 37 37 45 55 60 75 75
250 6.5 30 11 15 15 15 19 22 25 30 30 37 45 45 45 55 60 75 75 95 110 130
8 37 15 15 19 22 25 30 30 37 45 45 55 55 55 75 75 95 100 120 140
300 9 15 19 19 19 22 25 30 37 37 45 45 55 55 75 75 95 95 110 130 150 170
11 19 22 22 25 30 30 37 45 55 55 55 75 75 75 95 110 120 130 160 180 210
350 13 22 22 25 30 37 37 45 55 55 60 75 75 95 95 110 120 140 150 180 210 240
15 22 25 30 37 37 45 55 60 75 75 75 95 95 110 120 140 160 180 200 240 280
400 18 25 30 37 37 45 55 60 75 75 95 95 110 110 130 140 170 190 210 250 290 330 1160
23 37 45 45 55 55 75 75 95 95 110 120 120 130 160 180 220 240 270 310 420 470
500 30 45 55 55 75 75 95 95 110 120 140 150 170 180 200 240 270 300 330 400 420
33 45 55 60 75 75 95 110 120 140 150 160 180 200 220 260 290 330 370 440 510
회전수
rpm		 500 580 700 800 1160
