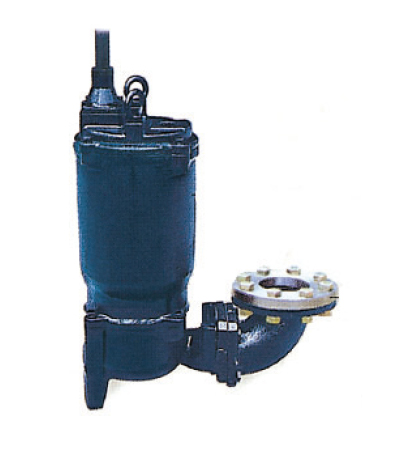

HPSV

Voltex pump for sewage and wastewater treatment
볼텍스 펌프

모터

  • 종류 건식수중형유도전동기
  • 극수 2pole
  • 절연등급 B종/ F종
  • 상/전압 1∮- 220V
    3∮- 220/ 380/ 440V
  • 동기회전수 3600rpm
  • 기동방법 온전압기동(직입)
  • 정격출력 0.4KW ~15KW

펌프

  • 구조

    Impeller : Semo - vortex type

  • 재질

    - Impeller : GC200/ SSC13
    - Casing : GC200/ SSC13
    - Shaft : SCM440/ STS410

  • 연결방식플랜지배관/자동탈착장치

용도(오·폐수용)

적용

  • 정화조 원수 이송
  • 분뇨처리장, 고형물 이송
  • 호텔, 병원, 식당등의 잡배수 이송
  • 폐수, 하수처리장 원수 이송

특징

  • 2극 모터 사용
  • 고양정 가능
  • 와류의 원리를 이용한 고형물질이송으로 막힘을 최소화
  • 자동탈착장치 가능

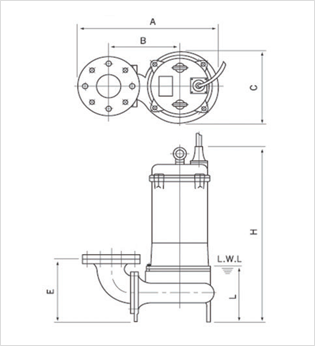

외형도

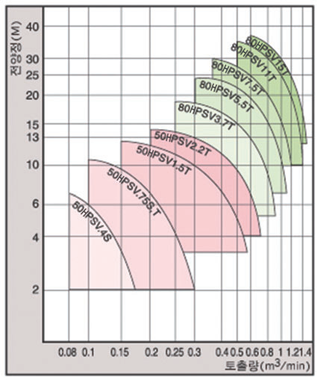

성능곡선

표준사양

구경(mm) 형식 MODEL 출력 (kw) 전양정 (M) 토출량 (㎥/ min) A (mm) B (mm) C (mm) E (mm) H (mm) L (mm) 중량 (kg)
50 50HPSV0.4S 0.4 6 0.1 250 125 170 99 400 95 19
50HPSV0.75S 0.75 7 0.20 250 127 170 99 420 96 24
50HPSV0.75T 0.75 7 0.20 360 200 185 180 420 150 30
50HPSV1.5T 1.5 10 0.30 380 210 210 175 500 200 55
50HPSV2.2T 2.2 10 0.46 380 210 210 175 500 200 65
80 80HPSV3.7T 3.7 15 0.50 510 280 260 215 620 300 75
80HPSV5.5T 5.5 18 0.46 510 280 260 215 670 300 100
80HPSV7.5T 7.5 20 0.50 540 310 295 210 780 350 160
80HPSV11T 11 25 1.0 540 310 295 210 830 350 180
80HPSV15T 15 30 1.0 675 390 370 240 920 400 195
