HPG

Sand and Gravel effluent pump
샌드용 수중펌프

모터

  • 종류 :건식 수중형 유도전동기
  • 극수 :4~6pole
  • 절연등급 :B종/ F종
  • 상/ 전압 :3∮- 220/ 380/ 440V
  • 동기회전수 :1800~1200rpm
  • 기동방법

    온전압기동(직입:2.2KW~15KW)
    감전압기동(스타델타:15KW~110KW)

  • 정격출력 :2.2KW ~ 110KW

펌프

  • 구조

    Impeller : Semi open type

  • 재질

    - Impeller : Hi-Cr/ SSC13
    - Agitator : Hi-Cr
    - Casing : GC200/ SSC13
    - Shaft :STS410
    - Suction :cover : Hi-Cr/ SSC1

  • 연결방식

    Flange coupling
    H ose coupling

용도(자갈, 모래 이송용)

적용

  • 레미콘 공장의 침전물, 자갈, 샌드등의 배수
  • 준설공사의 침전물, 자갈등의 배수
  • 하수처리장 침사 이송용
  • 석산 공사장의 모래 채취

특징

  • Impeller, Agitator의 고크롬강 사용으로 내마모성 증대
  • Agitator에 의한 침전물, 토사등이 원활히 배출될 수 있도록 설계
  • Flange & Hose Coupling 겸용

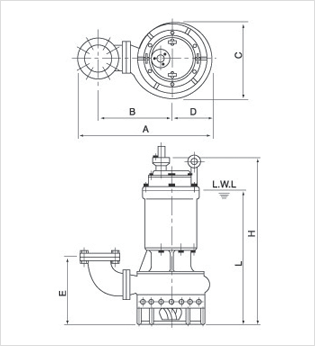

외형도

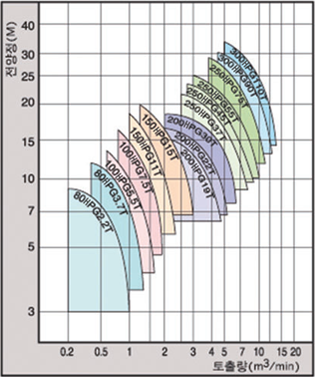

성능곡선

표준사양

구경(mm) 형식 MODEL 출력 (kw) 전양정 (M) 토출량 (㎥/ min) A (mm) B (mm) C (mm) D (mm) E (mm) H (mm) L (mm) 중량 (kg)
80 80HPG2.2T 2.2 6 0.70 470 230 345 180 205 650 210 110
80HPG3.7T 23.7 8 0.90 470 230 345 180 205 690 210 120
100 110HPG5.5T 5.5 10 1.00 525 250 370 210 245 840 255 150
110HPG7.5T 7.5 12 1.25 525 250 370 210 245 840 255 175
150 150HPG11T 11 14 1.65 570 275 450 225 280 940 290 200
150HPG15T 15 14 2.30 570 275 450 225 280 940 290 230
200 200HPG19T 19 13 3.05 880 420 580 320 590 1310 550 580
200HPG22T 22 13 3.60 880 420 580 320 590 1310 550 610
200HPG30T 30 13 5.00 990 480 700 340 680 1600 570 650
250 250HPG37T 37 16 5.00 990 480 700 340 680 1600 570 890
250HPG45T 45 18 5.40 990 480 700 340 680 1600 570 930
250HPG55T 55 18 6.50 990 480 640 640 680 1600 570 1050
250HPG75T 75 22 7.50 1170 65 680 340 780 1685 750 1150
300 300HPG90T 90 24 8.20 1170 635 680 340 780 1685 750 1350
300HPG110T 110 24 10.00 1200 635 680 340 780 1685 750 1500
