HPV

Voltex pump for sewage and wastewater treatment
4극 볼텍스 펌프

모터

  • 종류 건식수중형유도전동기
  • 극수 4pole
  • 절연등급 B종/ F종
  • 상/전압 3∮- 220/ 380/ 440V
  • 동기회전수 1800rpm
  • 기동방법 온전압기동(직입)
  • 정격출력 2.2KW ~15KW

펌프

  • 구조

    Impeller : Semo - vortex type

  • 재질

    - Impeller : GC200/ SSC13
    - Casing : GC200/ SSC13
    - Shaft : SCM440/ STS410

  • 고형물처리능력 최대80mm
  • 연결방식플랜지배관/자동탈착장치

용도(오·폐수용)

적용

  • 정화조 원수 이송
  • 분뇨처리장, 고형물 이송
  • 호텔, 병원, 식당등의 잡배수 이송
  • 폐수, 하수처리장 원수 이송

특징

  • 4극 모터사용
  • 고양정 가능
  • 와류의 원리를 이용한 고형물질이송으로 막힘을 최소화
  • 자동탈착장치 가능

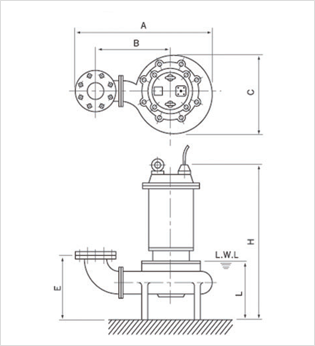

외형도

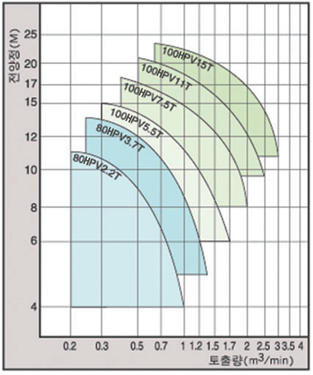

성능곡선

표준사양

구경(mm) 형식 MODEL 출력 (kw) 전양정 (M) 토출량 (㎥/ min) A (mm) B (mm) C (mm) E (mm) H (mm) L (mm) 중량 (kg)
80 80HPV2.2T 2.2 9 0.5 530 290 280 230 600 230 56
80HPV3.7T 3.7 10 0.8 530 290 280 230 670 230 64
100 100HPV5.5T 5.5 10 1.2 620 350 350 290 825 260 121
100HPV7.5T 735 14 1.2 620 350 350 290 825 260 133
100HPV11T 11 16 1.5 620 350 350 290 940 270 170
100HPV15T 15 18 1.8 620 350 350 290 940 270 200
