HPM

Mixed Flow
수중 사류 펌프

모터

  • 종류 :건식 수중형 유도전동기
  • 극수 :4~24pole
  • 절연등급 :B종/ F종
  • 상/ 전압 :3∮- 220/ 380/ 440V/ 3300V
  • 동기회전수 :1800~300rpm
  • 기동방법 :감전압기동-스타델타:22~75KW
    리 액 타:75~750KW
  • 정격출력 :22KW ~ 750KW

펌프

  • 구조

    Impeller : Mixed Flow Type

  • 재질

    - Propeller : Bronze/ Stainless Steel
    - Casing : Cast Iron/ SSC13
    - Shaft :STS410

  • 토출방식칼람파이프를 이용한 전수로 방식

용도(오·폐수용)

적용

  • 빗물펌프장 배수용, 농업용 양·배수장
  • 홍수나 폭우의 수방 대비용
  • 하수처리장 등의유입 및 방류 펌프용

특징

  • 세밀하고 간결한 설계로 취급 및 설치가 용이
  • 저양정, 대유량 설계로 다양한 적용성
  • 유지관리가 용이한 간단한 구조
  • 펌프장의 건축비 및 설비비의 절감(설치공간의 협소 및 부대설비 불필요)
  • 이상 유무 조기발견으로 제품의 신뢰성 극대화(각종 안전장치 내장)

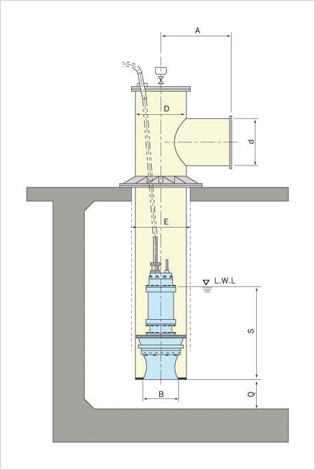

외형도

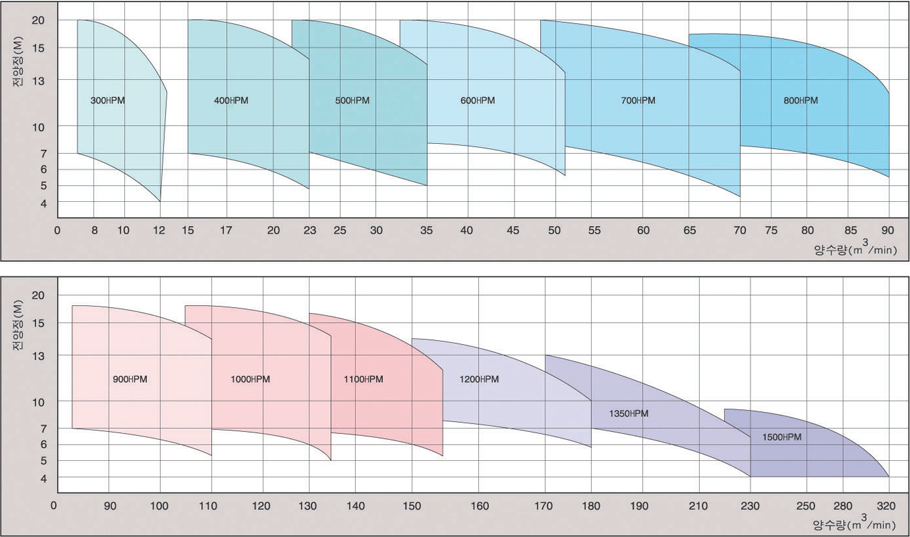

성능곡선

표준사양

구경(mm) 형식 MODEL 출력 (kw) 전양정 (M) 토출량 (㎥/ min) A (mm) B (mm) E (mm) Q (mm) S (mm) D (mm)
250 250HPM15 6T 15 8 6 450 370 600 250 710 500
300 300HPM22 6T 22 9 10 500 510 700 300 750 600
300HPM37 4T 37 15 10 500 510 700 300 750 600
400 400HPM30 10T 30 5 20 532 630 900 400 950 800
400HPM37 8T 37 7.5 20 532 630 900 400 950 800
400HPM45 8T 45 9.5 20 470 530 800 300 1000 700
400HPM55 6T 55 11.5 20 470 530 800 300 1000 700
400HPM75 6T 75 15.5 20 470 530 800 300 1000 700
400HPM90 6T 90 18.5 20 470 530 800 300 1000 700
500 500HPM37 10T 37 5 30 550 630 900 350 950 800
500HPM55 12T 55 7.5 30 550 680 900 400 1000 800
500HPM75 8T 75 10.5 30 550 680 900 400 1000 800
500HPM110 8T 110 15 30 550 680 900 400 1000 800
500HPM150 8T 150 18 30 550 680 900 400 1000 800
600 600HPM75 14T 75 7 45 600 780 1000 450 1100 900
600HPM90 12T 90 8.5 45 600 780 1000 450 1100 900
600HPM130 10T 130 12.5 45 600 780 1000 450 1100 900
600HPM150 8T 150 14.6 45 600 780 1000 450 1100 900
600HPM190 8T 190 17.5 45 600 780 1000 450 1100 900
700 700HPM90 16T 90 6.5 60 360 800 1100 450 1400 1000
700HPM110 14T 110 8 60 630 800 1100 450 1400 1000
700HPM150 12T 150 10.8 60 630 800 1100 450 1400 1000
700HPM220 10T 220 16 60 630 800 1100 450 1400 1000
700HPM130 16T 260 18.5 60 630 800 1100 450 1400 1000
800 800HPM130 16T 130 7 80 710 900 1200 500 1600 1100
800HPM150 12T 150 8 80 710 900 1200 500 1600 1100
800HPM190 4T 190 10 80 710 900 1200 500 1600 1100
800HPM220 12T 220 12 80 710 900 1200 500 1600 1100
800HPM300 10T 300 16.3 80 710 900 1200 500 1600 1100
900 900HPM150 8T 150 6.3 100 770 1000 1300 700 2200 1200
900HPM185 12T 185 7.3 100 770 1000 1300 700 2200 1200
900HPM220 6T 220 9.3 100 770 1000 1300 700 2200 1200
900HPM300 6T 300 12.5 100 770 1000 1300 700 2200 1200
900HPM350 6T 350 14.7 100 770 1000 1300 700 2200 1200
900HPM400 6T 400 16.9 100 770 1000 1300 700 2200 1200
1000 1000HPM190 8T 190 6.7 120 890 1200 1500 700 2000 1400
1000HPM220 8T 220 7.8 120 890 1200 1500 700 2000 1400
1000HPM275 16T 275 9.7 120 890 1200 1500 700 2000 1400
1000HPM300 6T 300 10.7 120 890 1200 1500 700 2000 1400
1000HPM400 6T 400 14.2 120 890 1200 1500 700 2000 1400
1000HPM500 6T 500 17.7 120 890 1200 1500 700 2000 1400
1100 1100HPM220 8T 220 6.7 140 1000 1300 1500 600 1650 1400
1100HPM300 8T 300 9 140 1000 1300 1500 600 1650 1400
1100HPM400 6T 400 12.2 140 1000 1300 1500 600 1650 1400
1100HPM450 6T 450 13.7 140 1000 1300 1500 600 1650 1400
1100HPM500 6T 500 15.2 140 1000 1300 1500 600 1650 1400
1200 1200HPM300 8T 300 8.1 160 1000 1400 1600 600 1800 1500
1200HPM355 8T 355 9.4 160 1000 1400 1600 600 1800 1500
1200HPM400 8T 400 10.8 160 1000 1400 1600 600 1800 1500
1200HPM450 6T 450 12.1 160 1000 1400 1600 600 1800 1500
1200HPM500 6T 500 13.5 160 1000 1400 1600 600 1800 1500
1350 1350HPM300 8T 300 6.9 190 1150 1500 1750 700 2000 1600
1350HPM400 8T 400 9.1 190 1150 1500 1750 700 2000 1600
1350HPM500 8T 500 11.4 190 1150 1500 1750 700 2000 1600
1500 1500HPM400 10T 400 7 250 1250 1600 1950 750 2200 1700
1500HPM500 8T 500 8.7 250 1250 1600 1950 750 2200 1700
