HPHH

High head dewatering pump for civil engineering site
2단 고양정 배수용 펌프

모터

  • 종류 :건식 수중형 유도전동기
  • 극수 :2pole
  • 절연등급 :B종/ F종
  • 상/ 전압 :3∮- 220/ 380/ 440V
  • 동기회전수 :3600rpm
  • 기동방법

    온전압기동(직입:2.2KW~15KW)
    감전압기동(스타델타:15KW~110KW)

  • 정격출력 :5.5KW ~ 110KW

펌프

  • 구조

    Impeller : Enclosed type

  • 재질

    - Impeller : Bc 6
    - Casing : GC200/ SSC13
    - Suction :cover : GC200/ SSC13
    - Shaft :STS410

  • 연결방식Flange coupling/ hose coupling

용도(급·배수용)

적용

  • 골프장, 저수지등 원거리 급·배수용
  • 도로, 항만, 댐 공사현장 급·배수용
  • 광산 급·배수용
  • 지하철, 지중선 급·배수용

특징

  • 전수로 방식으로 저수위 운전시 전동기 냉각효과 최대
  • 2단 Impeller 채용으로 고양정 가능
  • 2극 모터 및 Enclosed Impeller 사용으로 고양정 가능

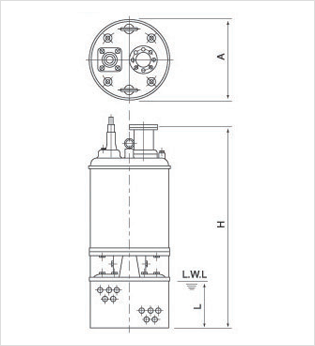

외형도

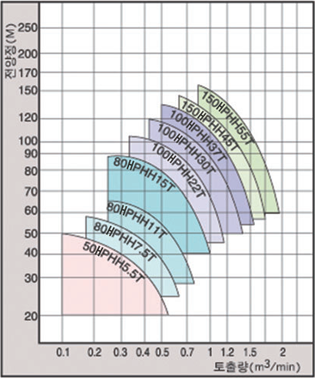

성능곡선

표준사양

구경(mm) 형식 MODEL 출력 (kw) 전양정 (M) 토출량
(㎥/ min)		 A (mm) H (mm) L (mm) 중량 (kg)
50 50HPHH5.5T 5.5 40 0.30 290 670 180 150
80 80HPHH7.5T 7.5 50 0.35 335 970 250 210
80HPHH11T 11 60 0.40 335 970 250 235
80HPHH15T 15 80 0.50 335 970 250 250
100 100HPHH22T 22 80 0.80 470 1215 330 530
100HPHH30T 30 100 0.80 470 1415 330 560
100HPHH37T 37 100 1.10 520 1600 400 800
150 150HPHH45T 45 100 1.30 520 1600 400 830
150HPHH55T 55 100 1.55 520 1600 400 850
