HPDL

Drainage pump for civil engineering site
4극 공사용 수중펌프

모터

  • 종류 :건식 수중형 유도전동기
  • 극수 :4pole
  • 절연등급 :B종/ F종
  • 상/ 전압 :3∮- 220/ 380/ 440V
  • 동기회전수 :1800rpm
  • 기동방법

    온전압기동(직입:2.2KW~15KW)
    감전압기동(스타델타:15KW~37KW)

  • 정격출력 :2.2KW ~ 37KW

펌프

  • 구조

    Impeller : Semi open type

  • 재질

    - Impeller : GC200/ SSC13
    - Casing : GC200
    - Suction :cover : GC200/ SSC13
    - Shaft :STS410

  • 연결방식Flange coupling/ Hose coupling

용도(급·배수용)

적용

  • 지하철 공사용수 배수
  • 토목, 건축 공사장 급·배수용
  • 하천 공사 배수

특징

  • 편수롤 방식으로 전동기 냉각효과 최대
  • 4극 모터 채용으로 저양정 대유량에 용이
  • 연결방식은 Flange & Hose Coupling 겸용

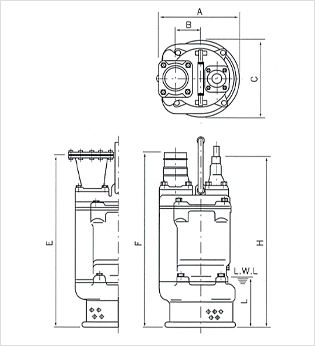

외형도

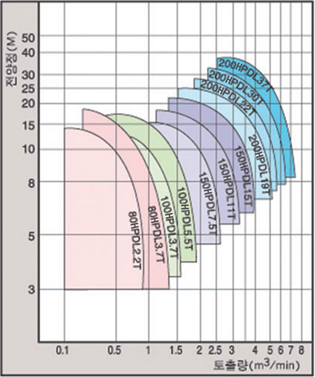

성능곡선

표준사양

구경(mm) 형식 MODEL 출력 (kw) 전양정 (M) 토출량
(㎥/ min)		 A (mm) B (mm) C (mm) D (mm) E (mm) H (mm) L (mm) 중량 (kg)
80 80HPDL2.2T 2.2 10 0.5 295 122 122 745 725 660 210 110
80HPDL3.7T 3.7 15 0.5 295 122 222 745 725 660 210 120
100 100HPDL3.7T 3.7 10 1.0 295 122 222 748 725 660 210 121
100HPDL5.5T 5.5 15 1.0 360 140 322 795 770 705 230 135
150 150HPDL7.5T 7.5 10 2.0 430 145 395 920 920 870 250 210
150HPDL11T 11 15 2.0 430 145 395 920 920 870 250 220
150HPDL15T 15 15 3.0 430 145 395 955 955 905 250 245
200 200HPDL19T 19 15 4.0 620 154 565 1230 1320 1180 330 420
200HPDL22T 22 18 40 620 154 565 1320 1320 1180 330 450
200HPDL30T 30 25 4.0 620 154 565 1320 1320 1180 330 480
200HPDL37T 37 30 4.5 680 200 600 1420 1470 1330 400 600
