TRC

Total Remote Control System
종합 원격제어시스템

개요

  • 수중모터펌프의 운전에 필요한 수전설비, 운전기동장치, 밸브(수문), 스크린장치, 수위계, 모터펌프의 이상감지센서등의 현장감시, 제어, 관리기능 및 원격지에서의 감시, 제어장치로서 효율적인 펌프장 운용 및 자료관리에 필요한 시스템

특징 및 기능

  • 여러지역의 펌프장을 효과적으로 감시, 제어, 관리하기 위한 장치
  • 펌프장에 설치된 모든 장비의 운전 및 상태를 빠르고 정확하게 하나의 시스템(TRC 및 PC)으로 현장 및 원격지에서 확인가능
  • TRc System을 통해서 각종 부하정보 및 부하 제어 정보 표시
  • 현장 또는 상황실에서 모니터링 PC를 통해서 운전/ 정치/ 경보 보고 양식 제공
  • 수중 모터 펌프의 센서 감시 장치인 모니터링 유니트의 기능
  • 별도의 모니터장비가 필요없이 대형 영문/ 한글 LCD내장으로 운용상황 표시
  • 기존 펌프장에 추가 설치가 용이하고, 기타 주변 시스템과 연결이 가능함

개요

  • 전동기 고정자 온도 감지 채널
  • 베어링 온도 감지 채널
  • 전동기 누수 감지 채널
  • 감속기 오일 압력 감지 채널
  • 이상 전압 감지 채널
  • 과전류 감지 채널
  • 결상 감지 채널

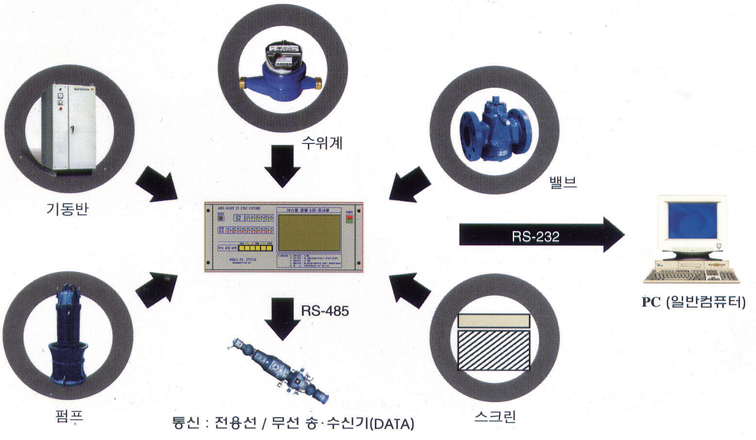

시스템구성

  • 종합원격제어장치(TRC)는다음과같은기능및내용으로구성되어지며, 표시를위한별도의변환기(T/D)를운전반에설치하여 DC -[V]또는4-20[mmA]를TRC장치에공급하여주어야한다
    - 사용자공급(펌프센서용변환기는제외)
  • 1. 설치TRC는수중모터펌프1대에하나씩설치운용한다
  • 2. 장비및표시 - 모터펌프기동반 : 전압/ 전류/ 역률/ 입력/ 감시/ 제어
    - 모터펌프 : 전동기온도감지센서/ 베어링온도감지센서/ 누수감지센서/ 오일압력센서
    - 토출밸브 : 열림/ 닫힘표시
    - 스크린장치 : 운전/ 정지표시
  • 3. 펌프장내수위계연결을위한채널- 모터펌프를수위의변화에따른자동운전을위한설정및수위표시(LCD)기능
  • 4. PC연결을위한RS-232C 통신채널 - 전용감시시스템(프로그램)을이용할경우에는경보감시및기록관리를할수있음
    - TM/TC 시스템구성에필요한통신채널
