HPS

for sewage and wastewater treatment
오수·배수용 펌프

모터

  • 종류 :건식 수중형 유도전동기
  • 극수 :4~14pole
  • 절연등급 :B종/ F종
  • 상/ 전압 :3∮- 220/ 380/ 440V/ 3300V
  • 동기회전수 :1800~514rpm
  • 기동방법 :온전압기동(직입:0.75~45KW)
    감 전압기동(스타델타:15~300KW)
  • 정격출력 :0.75KW ~ 300KW

펌프

  • 구조

    Impeller : Enclosed type

  • 재질

    - Impeller : GC200/ SSC13
    - Casing : GC200/ SSC13
    - Suction Cover : GC200/ SSC13 - Shaft :SCM440/ STS410

  • 연결방식플랜지배관/ 자동탈착장치

용도(오·폐수용)

적용

  • 오수, 하수, 분뇨처리장의 원수이송
  • 양·배수장 급·배수용
  • 공장, 빌딩, 병원등의 오·폐수 처리

특징

  • 다극 모터 채용으로 내구성 증대
  • NON-CLOG Impeller 사용으로 이물질 막힘을 최소화
  • 자동탈착장치 가능

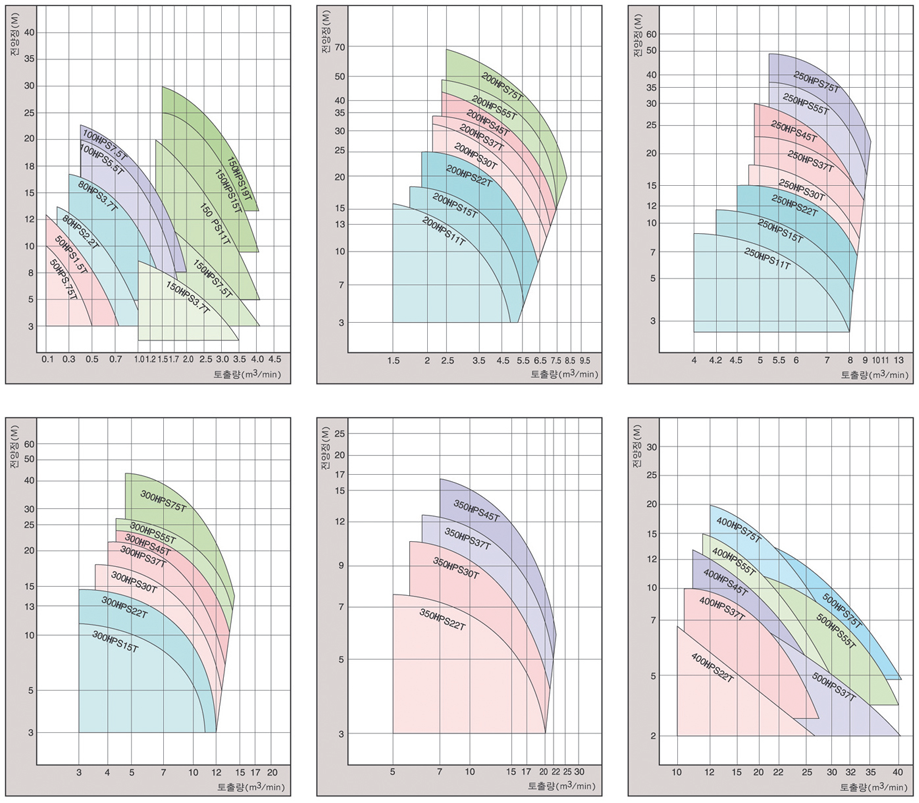

성능곡선

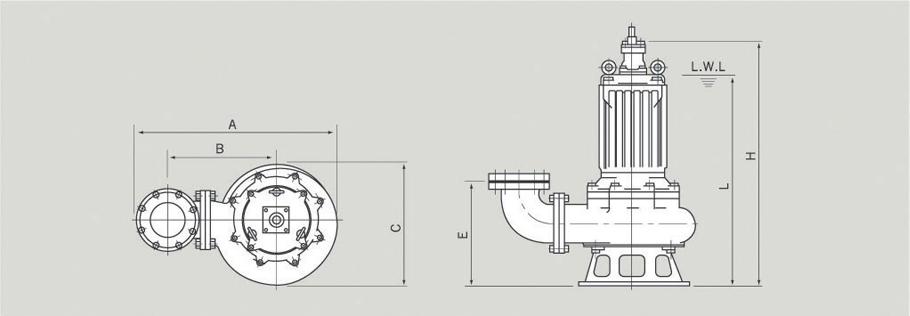

외형도

표준사양

구경(mm) 형식 MODEL 출력 (kw) 전양정 (M) 토출량
(㎥/ min)		 A (mm) B (mm) C (mm) E (mm) H (mm) L (mm) 중량 (kg)
50 50HPS0.75T 0.75 7 0.3 350 250 170 200 430 200 40
50HPS1.5T 1.5 8 0.5 480 270 210 220 400 250 50
80 80HPS2.2T 2.2 10 0.6 620 330 340 310 640 350 100
80HPS3.7T 3.7 15 0.6 700 390 400 310 650 350 120
100 100HPS5.5T 5.5 16 1.0 710 400 410 315 690 400 250
100HPS7.5T 7.5 18 1.0 710 400 410 315 690 400 260
150 150HPS3.7T 3.7 5 2.2 780 420 410 450 750 410 270
150HPS7.5T 7.5 9 2.5 910 540 460 420 790 450 280
150HPS11T 11 15 2.5 910 540 460 420 970 450 330
150HPS15T 15 20 2.5 910 540 460 420 970 450 340
150HPS19T 19 25 2.5 1100 680 570 500 1240 190 550
200 200HPS11T 11 9 4.0 940 580 355 430 860 500 350
200HPS15T 15 13 4.0 940 580 355 430 860 500 360
200HDS22T 22 18 4.5 965 580 450 475 1090 550 600
200HPS30T 30 23 4.5 965 580 450 475 1090 550 640
200HPS37T 37 28 4.5 975 580 465 475 1145 600 670
200HPS55T 55 40 4.5 975 580 465 475 1145 600 1280
250 250HPS11T 11 7 5.5 1010 690 450 570 1050 550 520
250HPS15T 15 9 6.0 1010 690 450 570 1050 550 530
250HPS19T 19 10 5.5 1510 690 700 660 1035 550 650
250HPS22T 22 11.5 7 965 580 450 675 1090 550 790
250HPS30T 30 15 6.5 965 580 450 675 1090 550 950
250HPS37T 37 19 7 975 580 465 675 1145 600 1090
250HPS45T 45 26 6 975 580 465 675 1145 600 1150
250HPS55T 55 30 7 975 580 465 675 1145 600 1320
250HPS75T 75 40 7 975 580 465 675 1145 600 1400
300 300HPS15T 15 6.5 9 1460 870 720 595 1090 550 690
300HPS22T 22 9 10 1460 870 720 595 1200 700 940
300HPS30T 30 11.5 10 1460 870 720 595 1200 700 1030
300HPS37T 37 15 10 1460 870 720 595 1260 750 1120
300HPS45T 45 18 10 1460 870 720 590 1260 750 1320
300HPS55T 55 21 10 1460 870 720 595 1260 750 1550
300HPS75T 75 30 10 1460 870 720 595 1260 750 1840
300HPS90T 90 45 10 1460 870 720 595 1540 900 1950
350 350HPS22T 22 5.5 15 1900 1150 940 970 1580 900 1550
350HPS30T 30 7.5 15 1900 1150 940 970 1580 900 1610
350HPS37T 37 9.5 15 1900 1150 940 970 4580 900 1720
350HPS45T 45 12 15 1900 1150 940 970 1580 900 1780
350HPS55T 55 17 15 1460 870 720 595 1390 800 1900
400 400HPS22T 22 4 20 2100 1350 1150 1270 1700 1000 1790
400HPS37T 37 7 20 2100 1350 1150 1270 1700 1000 2070
400HPS45T 45 9 20 2100 1350 1150 1270 1700 1000 2240
400HPS55T 55 11 20 2100 1350 1150 1270 1700 1000 2400
400HPS65T 65 13 20 2060 1310 940 1000 1610 950 2470
400HPS75T 75 15 20 2060 1310 940 1000 1610 950 2470
400HPS110T 110 18 20 2200 1310 950 1010 2000 1250 2700
400HPS280T 280 48 20 2500 1525 1000 1670 2300 1300 3000
500 500HPS37T 37 5 30 2460 1470 1050 1000 1620 950 2070
500HPS55T 55 7.5 30 2460 1470 1050 1000 1620 950 2300
500HPS75T 75 10 30 2460 1470 1050 1000 1620 950 2760
